貼片電容是一種電容材質。貼片電容全稱為：多層(積層，疊層)片式陶瓷電容器，也稱為貼片電容，片容。貼片電容有兩種表示方法，一種是英寸單位來表示，一種是毫米單位來表示。貼片電容是什么 貼片電容有什么用途,相關解析一起學習吧！

　　貼片電容

　　片式多層瓷介電容器簡稱片式電容器,是由印好電極(內電極)的陶瓷介質膜片以錯位的方式疊合起來，經過一次性高溫燒結形成陶瓷芯片，再在芯片的兩端封上金屬層(外電極)，從而形成一個類似獨石的結構體，故也叫獨石電容器。

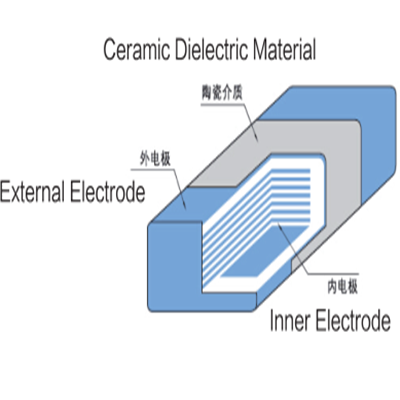

　　多層片式陶瓷電容器的結構主要包括三大部分：陶瓷介質，金屬內電極，金屬外電極。而多層片式陶瓷電容器它是一個多層疊合的結構，簡單地說它是由多個簡單平行板電容器的并聯體。

　　貼片電容作用是什么?

　　旁路

　　旁路電容是為本地器件提供能量的儲能器件，它能使穩壓器的輸出均勻化，降低負載需求。就像小型可充電電池一樣，旁路電容能夠被充電，并向器件進行放電。為盡量減少阻抗，旁路電容要盡量靠近負載器件的供電電源管腳和地管腳。這能夠很好地防止輸入值過大而導致的地電位抬高和噪聲。地電位是地連接處在通過大電流毛刺時的電壓降。

　　去耦

　　去耦，又稱解耦。從電路來說，總是可以區分為驅動的源和被驅動的負載。如果負載電容比較大，驅動電路要把電容充電、放電，才能完成信號的跳變，在上升沿比較陡峭的時候，電流比較大，這樣驅動的電流就會吸收很大的電源電流，由于電路中的電感，電阻(特別是芯片管腳上的電感，會產生反彈)，這種電流相對于正常情況來說實際上就是一種噪聲，會影響前級的正常工作，這就是所謂的“耦合”。

　　去耦電容就是起到一個“電池”的作用，滿足驅動電路電流的變化，避免相互間的耦合干擾。

　　將旁路電容和去耦電容結合起來將更容易理解。旁路電容實際也是去耦合的，只是旁路電容一般是指高頻旁路，也就是給高頻的開關噪聲提高一條低阻抗泄防途徑。高頻旁路電容一般比較小，根據諧振頻率一般取0.1μF、0.01μF等;而去耦合電容的容量一般較大，可能是10μF或者更大，依據電路中分布參數、以及驅動電流的變化大小來確定。旁路是把輸入信號中的干擾作為濾除對象，而去耦是把輸出信號的干擾作為濾除對象，防止干擾信號返回電源。這應該是他們的本質區別。

　　濾波

　　從理論上(即假設電容為純電容)說，電容越大，阻抗越小，通過的頻率也越高。但實際上超過1μF的電容大多為電解電容，有很大的電感成份，所以頻率高后反而阻抗會增大。有時會看到有一個電容量較大電解電容并聯了一個小電容，這時大電容通低頻，小電容通高頻。電容的作用就是通高阻低，通高頻阻低頻。電容越大低頻越容易通過。具體用在濾波中,大電容(1000μF)濾低頻，小電容(20pF)濾高頻。曾有網友形象地將濾波電容比作“水塘”。由于電容的兩端電壓不會突變，由此可知，信號頻率越高則衰減越大，可很形象的說電容像個水塘，不會因幾滴水的加入或蒸發而引起水量的變化。它把電壓的變動轉化為電流的變化，頻率越高，峰值電流就越大，從而緩沖了電壓。濾波就是充電，放電的過程。

　　儲能

　　儲能型電容器通過整流器收集電荷，并將存儲的能量通過變換器引線傳送至電源的輸出端。電壓額定值為40～450VDC、電容值在220～150000μF之間的鋁電解電容器(如EPCOS公司的B43504或B43505)是較為常用的。根據不同的電源要求，器件有時會采用串聯、并聯或其組合的形式，對于功率級超過10KW的電源，通常采用體積較大的罐形螺旋端子電容器。

　　貼片電容用途是什么？

　　主要是清除由芯片自身產生的各種高頻信號對其他芯片的串擾，從而讓各個芯片模塊能夠不受干擾的正常工作。在高頻電子振蕩線路中，貼片電容與晶體振蕩器等元件一起組成振蕩電路，給各種電路提供所需的時鐘頻率。

　　貼片電容有貼片式陶瓷電容、貼片式鉭電容、貼片式鋁電解電容。貼片式陶瓷電容無極性，容量也很小，一般可以耐很高的溫度和電壓，常用于高頻濾波。陶瓷電容看起來有點像貼片電阻，但貼片電容上沒有代表容量大小的數字。貼片電容的特點是壽命長，耐高溫、準確度高、濾高頻改波性能極好，不過容量較小、價格也比鋁電容貴，而且耐電壓及電流能力相對較弱。它被應用于小容量的低頻濾波電路中。

　　以上就是貼片電容是什么_貼片電容有什么用途，的相關介紹了，希望客戶有一個更好的認識產品，相當于貼片電容產品多，型號多。如果采購的多樣性的貼片電容，直接官網電話聯系，正規的代理商！
