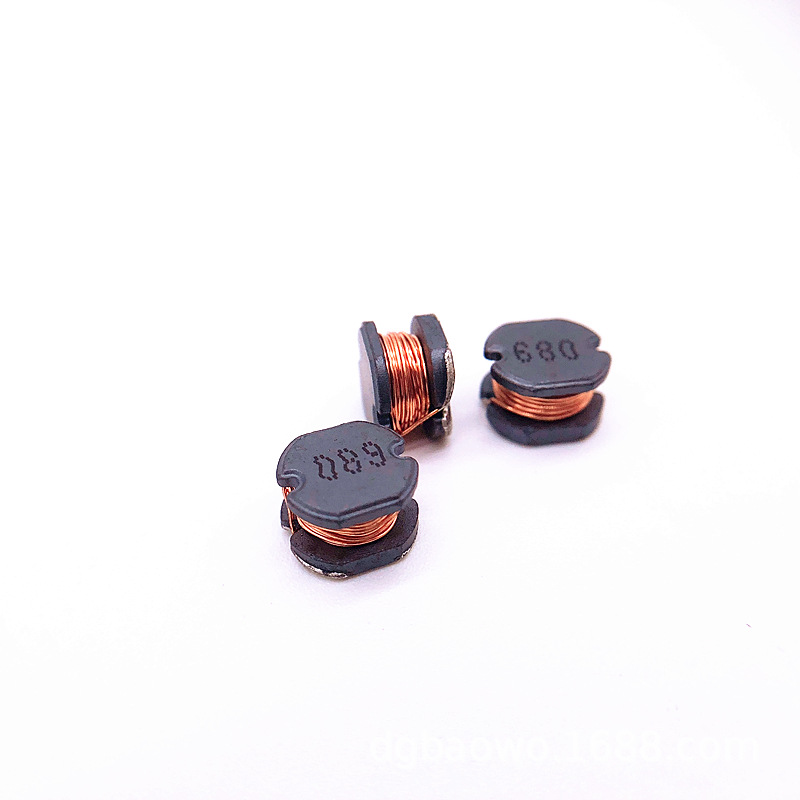

功率電感作為開關電源、DC-DC轉換器等電路的核心元件，其選型直接關系到電路的效率、穩定性及可靠性。本文將從電感量、直流電阻、飽和電流、溫升電流、自諧振頻率及尺寸六大核心參數出發，結合實際應用場景，提供系統化的選型指南。

一、核心參數解析

1. 電感量（L）

電感量是功率電感的基本參數，單位為亨利(H)。其選擇需綜合考慮電路需求：

DC-DC轉換器：電感量越大，濾波特性越強，但會增大直流電阻(DCR)，降低額定電流和響應速率。

電流紋波系數：通常取20%~40%，需確保電感峰值電流不超過芯片過流保護閾值。

2. 直流電阻（DCR）

DCR是電感導體本身的電阻值，直接影響電路效率：

效率影響：DCR越大，銅損越高，系統效率越低。例如，在重載條件下，DCR過大會導致電感發熱，影響B(tài)uck芯片的工作環境溫度。

選型建議：在滿足尺寸和成本要求的前提下，優先選擇DCR較小的電感。

3. 飽和電流（Isat）

飽和電流是指電感在連續通直流電流時，電感量下降30%對應的電流值：

選型原則：飽和電流應大于電路中的峰值電流，避免電感飽和導致性能下降。

4. 溫升電流（Irms）

溫升電流是指電感在連續通直流電流時，本體溫度上升不超過40℃對應的電流值：

選型原則：溫升電流應大于電路中的工作電流，確保電感長期穩定運行。

實際應用：通常將飽和電流作為突波電流，溫升電流作為工作電流。

5. 自諧振頻率（SRF）

自諧振頻率是電感與分布電容相互作用產生的諧振頻率：

選型原則：電感應工作在自諧振頻率以下，通常選擇開關頻率低于諧振頻率的10%。例如，在300kHz開關頻率的Buck電路中，應選擇SRF大于3MHz的電感。

6. 尺寸

電感尺寸需結合PCB布局和散熱需求：

結構成熟度：若無特殊要求，建議選擇高度為長度1/2的電感，此類尺寸電感結構和工藝相對成熟。

散熱考慮：大尺寸電感功率容量更大，但需確保PCB布局允許。

二、選型流程與實例

1. 選型流程

確定電感量：根據電路需求計算電感量，并考慮20%的容差和DC直流偏置下的感值下降。

計算峰值電流：根據負載電流和電流紋波系數計算峰值電流。

選擇電感：確保電感的飽和電流和溫升電流均大于峰值電流，且自諧振頻率遠高于開關頻率。

驗證DCR：在滿足尺寸和成本要求的前提下，優先選擇DCR較小的電感。

布局與散熱：確保電感與MOSFET及輸出電容相近放置，焊盤鋪銅以減少熱阻。

2. 應用實例

以GBI1650異步Buck轉換器為例，設計需求為48V輸入、5V輸出、5A輸出電流、300kHz開關頻率：

電感量計算：選擇電流紋波為30% IO，計算得所需電感量為15μH或22μH，最終選擇22μH電感。

電流計算：峰值電流為6.5A，選擇飽和電流為13.9A、溫升電流為6.5A的電感。

自諧振頻率驗證：確保電感SRF遠高于300kHz。

DCR驗證：選擇DCR較小的電感以減少銅損。

功率電感的選型需綜合考慮電感量、直流電阻、飽和電流、溫升電流、自諧振頻率及尺寸六大參數，并結合具體應用場景進行優化。通過系統化的選型流程和實例分析，可確保電路的穩定性、效率和可靠性。
